Характеристики
Вес — 88 кг, 95 кг.
Мощность — 10 кВт.
Напряжение — 220 В, 380 В, 660 В.
Описание

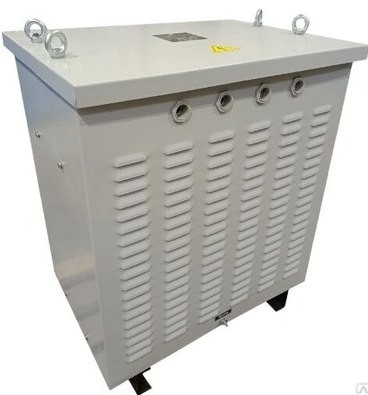

ТСЗИ-10,0 представляет собой трехфазный понижающий трансформатор с воздушным охлаждением, в защитном исполнении. Предназначен для питания электрических инструментов переменным током стандартной частоты 50 (60) Гц. ТСЗИ-10,0 устанавливается стационарно в вертикальном положении. Место установки должно быть защищено от атмосферных осадков и прямых солнечных лучей. Тип нагревостойкости - "В".
Модельный ряд ТСЗИ-10,0
| Марка | Мощность, кВт | Напряжение сети, В | Выходное напряжение, В | Вес, кг | Габариты ДхШхВ(мм) |
|---|---|---|---|---|---|
| ТСЗИ-10,0 | 10 | 3х380 или 3х220 | 3х12 | 88 | 545х320х525 |
| ТСЗИ-10,0 | 10 | 3х380-220 | 3х12 | 88 | 545х320х525 |
| ТСЗИ-10,0 | 10 | 660 | 3х12 | 88 | 545х320х525 |
| ТСЗИ-10,0 | 10 | 3х380 или 3х220 | 24,36,42 | 95 | 660х420х590 |
| ТСЗИ-10,0 | 10 | 3х380-220 | 24,36,42 | 95 | 660х420х590 |
| ТСЗИ-10,0 | 10 | 660 | 24,36,42 | 95 | 660х420х590 |
| ТСЗИ-10,0 | 10 | 3х380 или 3х220 | 110 | 95 | 660х420х590 |
| ТСЗИ-10,0 | 10 | 3х380-220 | 110 | 95 | 660х420х590 |
| ТСЗИ-10,0 | 10 | 660 | 110 | 95 | 660х420х590 |
| ТСЗИ-10,0 | 10 | 3х380 или 3х220 | 127,220,380 | 88 | 545х320х525 |
| ТСЗИ-10,0 | 10 | 3х380-220 | 127,220,380 | 88 | 545х320х525 |
| ТСЗИ-10,0 | 10 | 660 | 127,220,380 | 88 | 545х320х525 |
| ТСЗИ-10,0 | 10 | 3х380 или 3х220 | 660 | 88 | 545х315х525 |
| ТСЗИ-10,0 | 10 | 3х380-220 | 660 | 88 | 545х315х525 |
ТСЗИ-10,0 предназначен для питания электроинструментов, двигателей, устройств управления автоматики, освещения и других устройств.
Степень защиты от IP00 до IP 21.
Основные элементы конструкции ТСЗИ-10,0
- Магнитопровод,
- Алюминиевые или медные обмотки,
- Защитный корпус
- Верхние и нижние ярмовые балки,
- Клеммная колодка.
Охлаждаются трансформаторы ТСЗИ - 10,0 естественным воздушным способом. Они, как и все сухие трансформаторы, надежны и неприхотливы в эксплуатации, не нуждаются в частых регулярных осмотрах и предполагают длительное использование. Коэффициент полезного действия трансформаторов ТСЗИ - не менее 90 %.
ТСЗИ устанавливается стационарно в вертикальном положении. Класс нагревостойкости - "В", либо более высокий класс по желанию заказчика.
